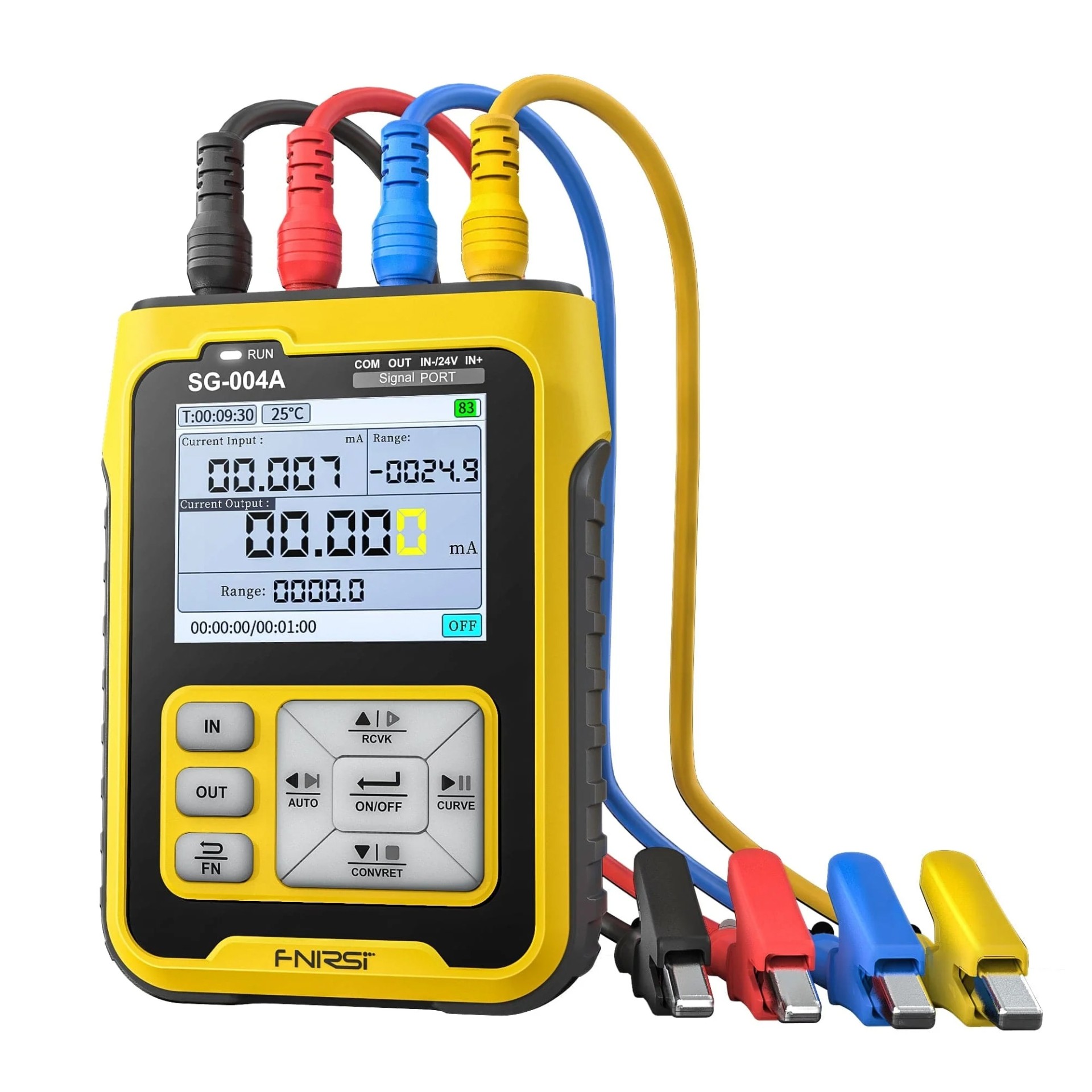

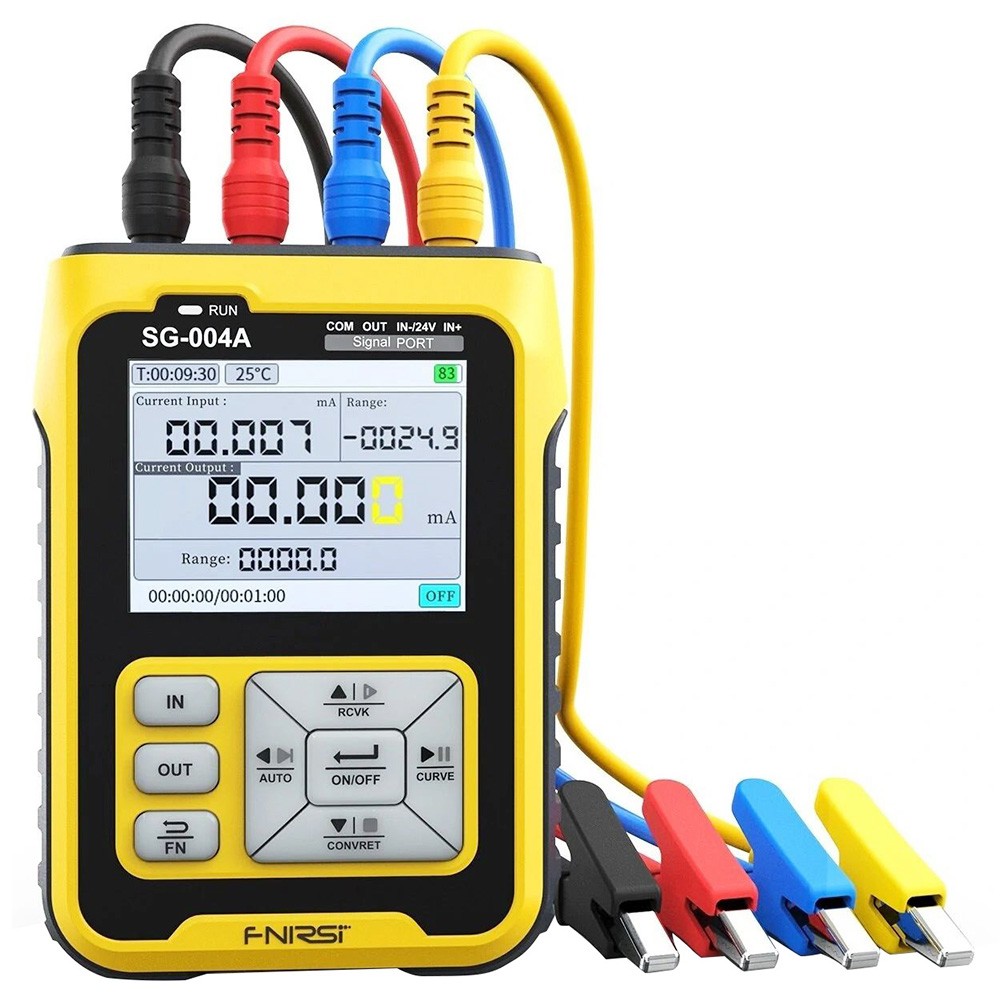

FNIRSI SG-004A merupakan alat multifunctional signal generator/process calibrator yang dirancang untuk pengujian, simulasi, dan kalibrasi berbagai jenis sinyal yang umum digunakan pada sistem instrumentasi dan kontrol industri. Alat ini dapat menghasilkan sekaligus membaca beberapa jenis sinyal, sehingga dapat digunakan untuk melakukan pemeriksaan pada PLC, DCS, transmitter, sensor, valve positioner, inverter, dan perangkat kontrol lainnya.
SG-004A mendukung berbagai sinyal input dan output, termasuk arus 0–24 mA (termasuk aplikasi 4–20 mA), tegangan 0–24 V, frekuensi/PWM 0–9999 Hz, sinyal millivolt, resistansi, thermocouple, serta Pt100. Alat ini juga menyediakan fungsi 24 V loop power, sehingga dapat membantu pengujian perangkat yang menggunakan sistem current loop.
FITUR FNIRSI SG-004A
- Generator dan pengukur sinyal multifungsi untuk aplikasi instrumentasi dan kontrol industri.
- Sinyal arus 0–24 mA, sehingga dapat digunakan untuk simulasi sistem 4–20 mA.
- Sinyal tegangan 0–24 V.
- Sinyal frekuensi/PWM 0–9999 Hz.
- Sinyal millivolt −10 hingga 100 mV.
- Dukungan thermocouple (TC) seperti K, J, T, E, S, R, B, N, dan beberapa tipe lainnya.
- Dukungan Pt100 dan Cu50 untuk simulasi/pengujian sensor temperatur.
- 24 V loop power untuk membantu pengujian perangkat dalam sistem current loop.
- Output programmable dengan mode kenaikan, penurunan, dan siklus otomatis.
- Real-time curve display untuk melihat perubahan sinyal input/output secara langsung.
- Historical data logging untuk mencatat dan menyimpan hasil pengukuran.
- Preset output untuk menyimpan nilai keluaran yang sering digunakan.
- Signal linear conversion untuk melakukan konversi sinyal.
- MODBUS sebagai fitur komunikasi untuk aplikasi kontrol/instrumentasi.
- Layar TFT-LCD warna 2,4 inci dengan backlight.
- Baterai lithium 3000 mAh yang dapat diisi ulang melalui USB-C.
- Desain compact dan portable, sehingga mudah digunakan untuk commissioning, maintenance, troubleshooting, pengujian PLC/DCS, transmitter, positioner valve, dan kalibrasi instrumen.
SPESIFIKASI FNIRSI SG-004A
| Spesifikasi | Keterangan |
|---|---|
| Model | FNIRSI SG-004A |
| Jenis | Multifunctional Signal Generator / Process Calibrator |
| Display | 2,4″ TFT Full Color HD, backlight |
| Arus aktif | 0–24 mA |
| Arus pasif (XMT) | 0–24 mA |
| 24 V Loop | 0–24 mA |
| Tegangan | 0–24 V |
| Frekuensi/PWM | 0–9999 Hz |
| Millivolt | −10 hingga 100 mV |
| Resistansi | 0–390 Ω (output), 0–400 Ω (input) |
| Pt100 | −200 hingga 650 °C |
| Thermocouple | Mendukung beberapa tipe, termasuk K, J, T, E, S, R, B, dan N |
| Akurasi arus | ±(0,02% + 0,003) |
| Resolusi arus | 0,001 mA |
| Akurasi tegangan | ±(0,02% + 0,003) |
| Akurasi frekuensi | ±2% |
| Akurasi Pt100 | ±(0,5% + 1) |
| Baterai | Lithium rechargeable 3000 mAh |
| Pengisian | USB-C, 5–12 V / maksimum 10 W |
| Waktu standby | Hingga 24 jam |
| Dimensi | 82 × 27 × 112 mm |
| Fungsi tambahan | Data logging, real-time curve, programmable output, preset output, signal conversion, output timing, dan MODBUS |
| Firmware | Dapat diperbarui melalui USB |
