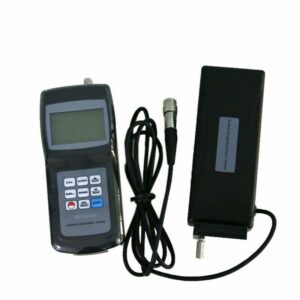

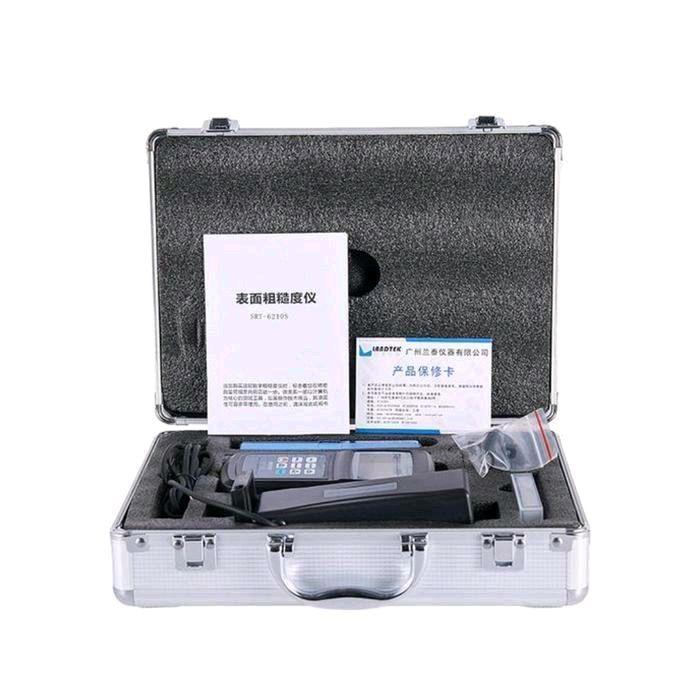

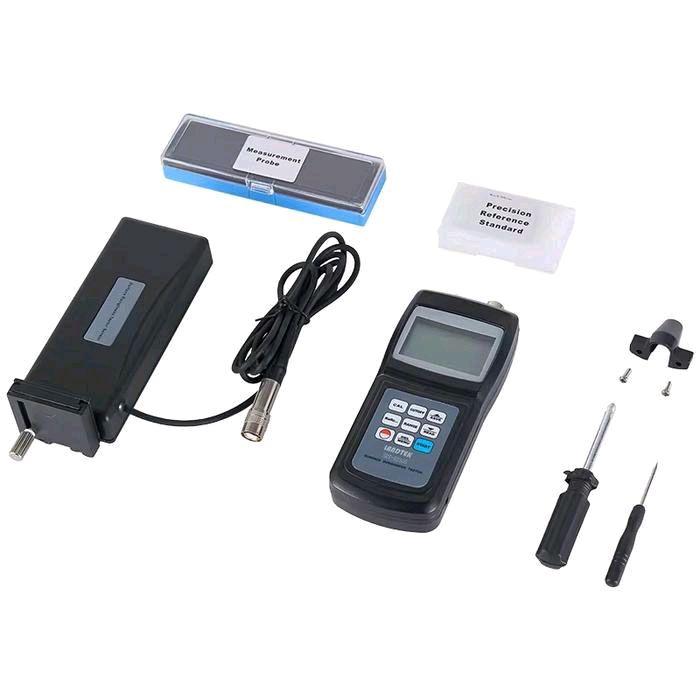

Landtek SRT-6210S Surface Roughness Tester adalah alat ukur portabel yang digunakan untuk mengukur tingkat kekasaran permukaan (surface roughness) pada berbagai komponen atau benda kerja hasil proses pemesinan. Alat ini banyak digunakan di lingkungan produksi dan inspeksi kualitas untuk memastikan karakteristik permukaan suatu material sesuai dengan standar dan spesifikasi yang ditentukan.
SRT-6210S menggunakan sensor tipe induktansi (inductance type) dengan ujung probe berbahan berlian (diamond). Saat pengukuran, probe diletakkan pada permukaan benda kerja kemudian digerakkan secara konstan sepanjang permukaan. Ketidakrataan atau profil kasar pada permukaan menyebabkan probe mengalami perpindahan. Perubahan tersebut kemudian diubah menjadi sinyal listrik, diproses oleh sistem elektronik/DSP, dan hasilnya ditampilkan pada layar LCD.
FITUR Landtek SRT-6210S
- Pengukuran multi-parameter — dapat mengukur Ra, Rq, Rz, dan Rt untuk memberikan gambaran kekasaran permukaan secara lebih lengkap.
- Sensor induktansi presisi — menggunakan sensor induktansi dengan ujung probe berlian radius 5 µm untuk mendeteksi profil permukaan.
- Mendukung berbagai standar — kompatibel dengan GB/T6062, ISO 4287, DIN 4768, JIS B, dan ANSI 46.1.
- Empat metode filtering — tersedia filter RC, PC-RC, GAUSS, dan D-P untuk pengolahan profil permukaan.
- Beberapa pilihan cut-off — dapat menggunakan panjang sampling 0,25 mm, 0,8 mm, dan 2,5 mm sesuai kebutuhan pengukuran.
- Penyimpanan data — mampu menyimpan hingga 7 kelompok hasil pengukuran beserta kondisi pengukurannya.
- Transfer data ke PC — mendukung koneksi USB/RS-232, serta tersedia pilihan Bluetooth untuk transfer data.
- Konversi satuan — mendukung perubahan satuan metrik dan imperial.
- Auto/manual power off — dilengkapi fitur pematian otomatis maupun manual untuk membantu menghemat baterai.
- Desain portabel — bentuknya relatif kecil dan ringan sehingga praktis digunakan di area produksi maupun inspeksi lapangan.
- DSP processing — sinyal dari sensor diproses menggunakan Digital Signal Processor (DSP) sebelum hasil ditampilkan pada LCD.
- Aksesori probe tambahan — tersedia opsi groove stylus untuk alur dan curvature probe untuk permukaan melengkung.
SPESIFIKASI Landtek SRT-6210S
| Parameter | Spesifikasi |
|---|---|
| Model | Landtek SRT-6210S |
| Jenis alat | Surface Roughness Tester |
| Parameter pengukuran | Ra, Rq, Rz, Rt |
| Rentang Ra/Rq | 0,005–16,00 µm |
| Rentang Rz/Rt | 0,020–160,0 µm |
| Akurasi | < ±10% |
| Fluktuasi tampilan | < 6% |
| Resolusi | 0,001 / 0,01 / 0,1 µm |
| Sensor | Inductance type |
| Radius ujung probe | 5 µm |
| Material probe | Diamond |
| Gaya pengukuran probe | 4 mN (0,4 gf) |
| Sudut probe | 90° |
| Cut-off length | 0,25 / 0,8 / 2,5 mm |
| Filter profil | RC, PC-RC, GAUSS, D-P |
| Panjang evaluasi | 1L–5L |
| Penyimpanan data | 7 kelompok |
| Standar | GB/T6062, ISO 4287, DIN 4768, JIS B, ANSI 46.1 |
| Suhu operasi | 0–50 °C |
| Kelembapan operasi | <80% RH |
| Catu daya | 4 × baterai AAA 1,5 V |
| Dimensi unit utama | 149 × 67 × 29 mm |
| Dimensi measuring base | 185 × 56 × 47 mm |
| Berat | ±485 g |
| Output data | USB/RS-232; Bluetooth tersedia sebagai opsi |
