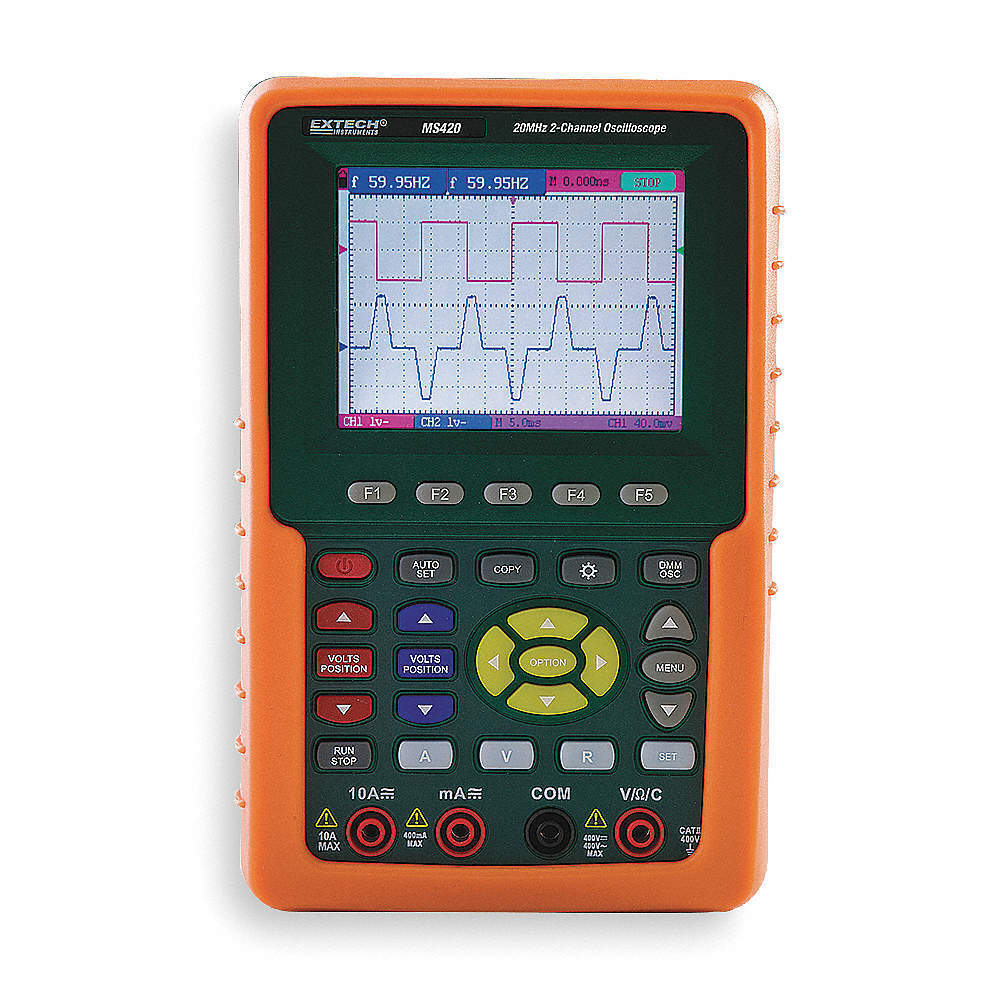

MS420 20 MHz 2-Channel Digital Oscilloscope dari Extech menawarkan berbagai kemampuan untuk pemecahan masalah elektronik yang efektif dan sistem kelistrikan yang dikendalikan secara elektronik. Dengan bandwidth 20 MHz dan kenyamanan seperti pengaturan otomatis yang mengoptimalkan posisi, jangkauan, basis waktu, dan pemicu untuk memastikan tampilan yang stabil dari hampir semua bentuk gelombang, MS420 dapat digunakan dalam perbaikan lapangan atau tugas bangku.
Untuk mengidentifikasi masalah yang tidak kentara, Peak Detect menghadirkan penangkapan kesalahan 50 ns yang cepat. Fungsi inti seperti Mode XY, fungsi FFT, Pemicu Trigger, Waveform Math, Mode Averaging, dan Mode Persistence semuanya memastikan Anda dapat memecahkan masalah dengan menggunakan berbagai pendekatan. Untuk memulai rutinitas pengujian berulang, Anda dapat menyimpan dan memanggil hingga 4 layar bentuk gelombang dan pengaturan untuk menghemat waktu dari pekerjaan ke pekerjaan.
Osiloskop dengan nilai CAT II ini memperluas fungsionalitasnya dengan fungsi DMM lengkap yang ditampilkan pada layar LCD warna 3. 8 “(97mm) yang besar. MS420 dilengkapi dengan dua probe osiloskop 1X / 10X, lead uji, USB kompatibel Windows XP / Vista perangkat lunak dan kabel, modul pengukur kapasitor, obeng penyesuaian, adaptor / pengisi daya AC, tas jinjing, buku pedoman, dan garansi terbatas satu tahun dari pabrik.
FITUR Extech MS420
- Fungsi pengaturan otomatis mengoptimalkan posisi, jangkauan, basis waktu, dan pemicu untuk memastikan tampilan gelombang yang stabil
- Fungsi Deteksi Puncak untuk menangkap kesalahan 50ns
- Mode XY dan fungsi FFT untuk melihat frekuensi komponen
- Dua Puluh Pengukuran Otomatis termasuk Frekuensi, Siklus, Rata-Rata, Puncak ke Puncak, RMS dan banyak lagi
- Waveform Math: Tambah, Kurangi, Gandakan, dan Bagi
- Mode Rata-rata untuk menghaluskan bentuk gelombang
- Mode Persistensi untuk mengamati sinyal dinamis
- Simpan dan ingat hingga 4 layar dan pengaturan gelombang
- Antarmuka USB dan perangkat lunak untuk mentransfer bentuk gelombang dan data
SPESIFIKASI Extech MS420
| Display Size | 3.8″ (96mm) color LCD; 320 x 240 pixels |
| Bandwidth | 20MHz |
| Real time sample rate | 100MS/s |
| Risetime | 17.5ns |
| Channels | 2 |
| Record Length | 6K points per channel |
| Glitch Capture | 50ns |
| Vertical Sensitivity | 5mV to 5V/div |
| Vertical Resolution | 8 bits |
| Timebase Range | 5ns to 5s/div |
| Sample Mode | Sample, Average, Peak Detect |
| Trigger Modes | Free Run, Single Shot, Edge, Video |
| Trigger Source | CH1, CH2 |
| Trigger Coupling | AC, DC |
| Input impedance | 1MΩ/20pF |
| Max Input Voltage | 400V (peak) |
| Cursor Measurement | Voltage and time |
| True RMS MultiMeter Functions | |
| AC/DC Voltage | 400mV, 4V, 40V, 400V |
| AC/DC Current | 40mA, 300mA, 20A |
| Resistance | 400Ω, 4kΩ, 40kΩ, 400kΩ, 40MΩ |
| Capacitance | 51.2nF to 100µF |
| Diode and Continuity | Yes |
| PC Interface | USB cable |
| Power Supply | 6 hours Li-ion rechargeable battery; AC Adaptor/charger |
BERAT DAN UKURAN EXTECH MS420 20MHZ 2-CHANNEL DIGITAL OSCILLOSCOPE
| Weight | 24.3oz (690g) |
| Dimensions | 7×4.4×1.6″ (180x113x40mm) |
