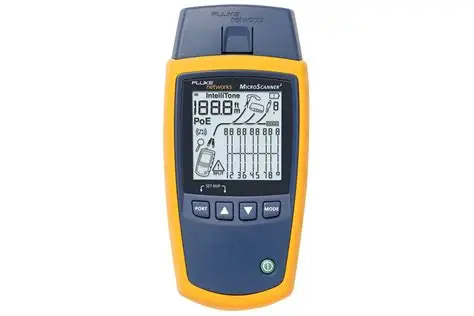

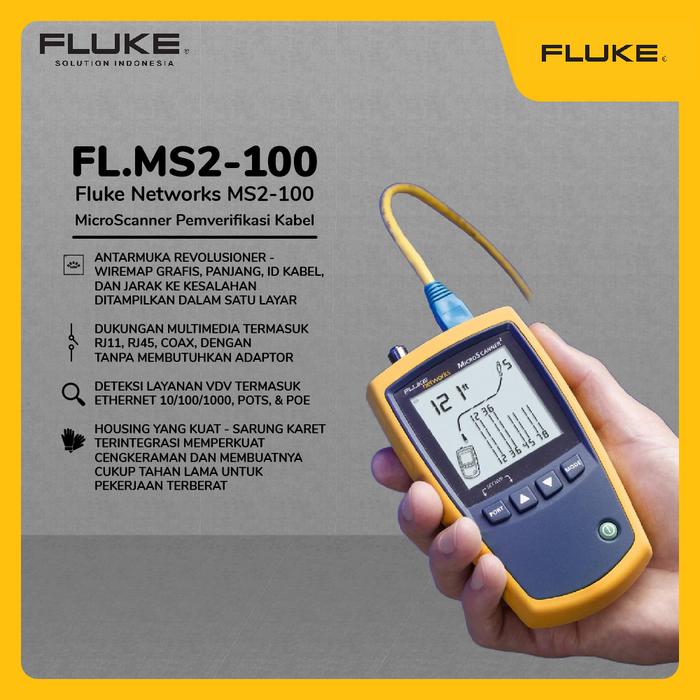

Fluke MS2-100 MicroScanner adalah alat pemverifikasi kabel jaringan profesional yang dirancang untuk melakukan pengujian dan troubleshooting kabel dengan cepat, akurat, dan efisien. Alat ini digunakan untuk memeriksa kondisi kabel jaringan seperti Ethernet (UTP/STP), telepon (RJ11), dan coaxial, sehingga sangat cocok untuk teknisi IT, instalator jaringan, dan maintenance sistem komunikasi.
Perangkat ini memiliki keunggulan utama berupa tampilan LCD besar dengan backlight yang mampu menampilkan berbagai hasil pengujian dalam satu layar, seperti wiremap grafis, panjang kabel, jarak ke titik kerusakan, ID kabel, serta deteksi perangkat jaringan. Hal ini membuat proses analisis jauh lebih cepat dibanding tester kabel biasa.
FITUR Fluke MS2-100
- Tampilan lengkap dalam satu layar
- Ukur panjang kabel + lokasi fault
- Wiremap grafis lengkap
- Support Ethernet, telepon, coaxial
- Deteksi layanan jaringan aktif
- Tone generator untuk tracing
- Remote ID untuk identifikasi kabel
- LCD backlight
- One-button auto test
- Portabel & tahan lapangan
SPESIFIKASI Fluke MS2-100
| Spesifikasi lingkungan | |
| Suhu pengoperasian | 32° F hingga 113° F (0° C hingga 45° C) |
| Suhu penyimpanan | -4° F hingga +140° F (-20° C hingga +60° C) |
| Kelembapan relatif pengoperasian (% RH tanpa kondensasi) | 90 % (50° F hingga 95° F 10° C hingga 35° C) 75 % (95° F hingga 113° F 35° C hingga 45° C) |
| Kejut dan Getaran | Acak, 2 g, 5 Hz-500 Hz (Kelas 2) 1 m tes jatuh dengan dan tanpa adaptor wiremap terpasang |
| Keamanan | Edisi ke-3 IEC 61010-1 |
| Ketinggian | 4000 m; Penyimpanan: 12.000 m |
| EMC | IEC 61326-1 |
| Spesifikasi umum | |
| Konektor pengujian | Jack modular 8-pin berpelindung menerima steker modular 8-pin (RJ45) dan modular 4-pin (RJ11) MicroScanner2: Konektor F untuk kabel coaxial. |
| Daya | Jenis Baterai: Baterai alkaline 2 AA (NEDA 15A, IEC LR6) Daya tahan baterai: 20 jam untuk penggunaan biasa Jenis baterai lain yang cocok: Lithium photo 2 AA, NIMH, NICAD |

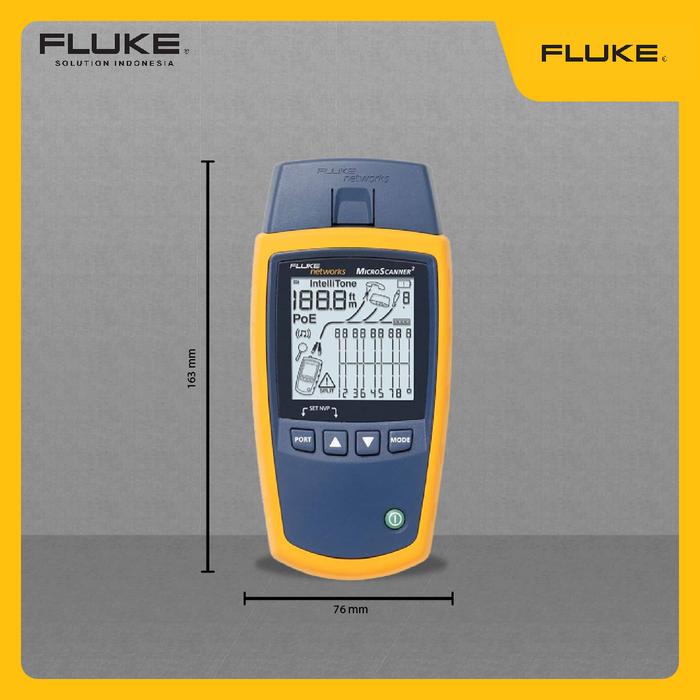

| Dimensi dan berat (dengan baterai terpasang dan adaptor wiremap terpasang) | 3 inci x 6,4 inci x 1,4 inci (7,6 cm x 16,3 cm x 3,6 cm) MicroScanner2: 10,6 ons (300 g) |
| Tampilan | LCD Monokrom dengan lampu latar |
| Mode pengujian | |
| Pengujian kabel | Mengukur panjang, memverifikasi wiremap, mengidentifikasi pelacak lokasi ID jarak jauh, dan mendeteksi port Ethernet. MicroScanner PoE juga menunjukkan Ω TINGGI ketika resistensi kabel lebih dari 12,5 Ω. Menampilkan hasil pada layar. |
| Bunyi | Menghasilkan Intellitone™ dan sinyal toning analog normal |
| PoE | MicroScanner2: Mengumpulkan dan mendeteksi adanya perangkat PoE (Power over Ethernet) yang cocok dengan 802.3af |
| Spesifikasi kinerja | |
| Jenis kabel yang diuji | Twisted pair: UTP, FTP, SSTP Coaxial (MicroScanner2): 75 Ω, 50 Ω, 93 Ω |
| Uji panjang | Rentang: 460 m (1500 kaki) Resolusi: 0,3 m (1 kaki) Akurasi biasanya: ± 4% atau 0,6 m (2 kaki) yang mana yang lebih besar. Ketidakpastian NVP adalah kesalahan tambahan. Kalibrasi: NVP yang dapat diatur oleh pengguna untuk twisted pair dan coax (MicroScanner2). Dapat menentukan NVP aktual dengan panjang kabel yang diketahui. |
| Uji Wiremap | Mendeteksi kesalahan kabel tunggal, kabel pendek, kabel yang salah, split pair, dan hingga tujuh ID adaptor akhir. Wiremap ditarik dengan panjang proporsional untuk mengindikasikan perkiraan lokasi atau kesalahan secara visual. |
| Deteksi port Ethernet | MicroScanner2: Mendeteksi kecepatan port Ethernet 802.3 yang diiklankan dengan kecepatan 10 Mbps, 100 Mbps, dan 1 Gbps. |
| Tone Generator | Mendukung toning dan pemetaan kabel dengan probe Fluke Networks digital IntelliTone™. Menghasilkan empat suara yang cocok dengan probe analog yang biasa digunakan. Fitur SmartTone™ memberikan identifikasi positif dari kabel dalam rangkaian ketika menggunakan IntelliTone atau probe analog. |
