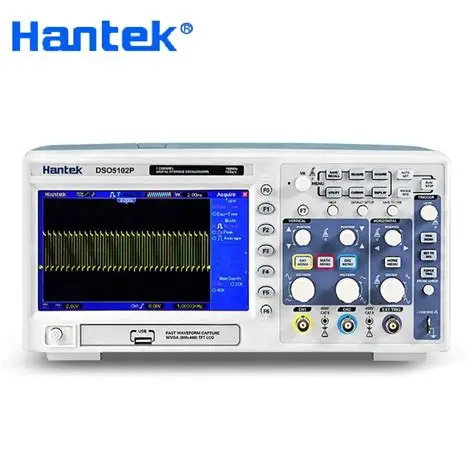

Hantek DSO5102P adalah osiloskop digital penyimpanan (Digital Storage Oscilloscope / DSO) 2 channel yang digunakan untuk menganalisa sinyal listrik dalam bentuk gelombang (waveform) secara real-time. Alat ini banyak dipakai di bidang elektronika, perbaikan perangkat, pendidikan, dan laboratorium teknik untuk mendeteksi karakteristik serta gangguan pada rangkaian listrik.
FITUR Hantek DS05102P
- Dual Channel (2 CH) untuk analisa 2 sinyal sekaligus
- Bandwidth 100 MHz untuk sinyal frekuensi tinggi
- Sampling rate 1 GSa/s (real-time)
- Layar TFT 7 inci resolusi 800×480
- Auto Measurement (tegangan, frekuensi, duty cycle, dll)
- FFT Spectrum Analysis (analisa frekuensi sinyal)
- Trigger lengkap (edge, pulse width, video, slope)
- Cursor measurement (pengukuran manual presisi)
- Save & recall waveform (menyimpan data sinyal)
- USB connection ke PC untuk kontrol & analisa
- AUTOSET (pengaturan tampilan otomatis)
- Data storage via USB
- Math functions (penjumlahan, pengurangan, dll sinyal)
- Waveform recording & playback
SPESIFIKASI Hantek DS05102P
- Bandwidth: 100 MHz
- Sampling rate: 1 GSa/s (real-time)
- Channel: 2 channel
- Memory depth: 40 Kpts
- Layar: 7 inch TFT LCD (800 × 480)
- Interface: USB (PC control & data transfer)
- Resolusi ADC: 8-bit
- Sample mode: Normal, Peak Detect, Average
- Time base: ±4 ns/div – 40 s/div
- Record length: 40K points
- Interpolation: sin(x)/x
- Time accuracy: ±50 ppm
- Input coupling: AC / DC / GND
- Impedansi input: 1 MΩ ±2%
- Probe support: 1X / 10X / 100X
- Maks tegangan input: hingga ±300V (tergantung probe)
- Range sensitivitas: 2 mV/div – 10 V/div
- Bandwidth limit filter: 20 MHz
- Rise time: sekitar 3.5 ns
- Vertical resolution: 8-bit
