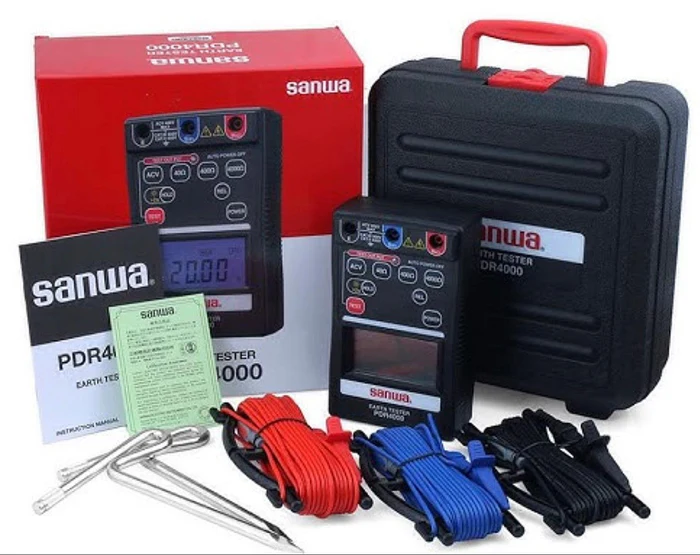

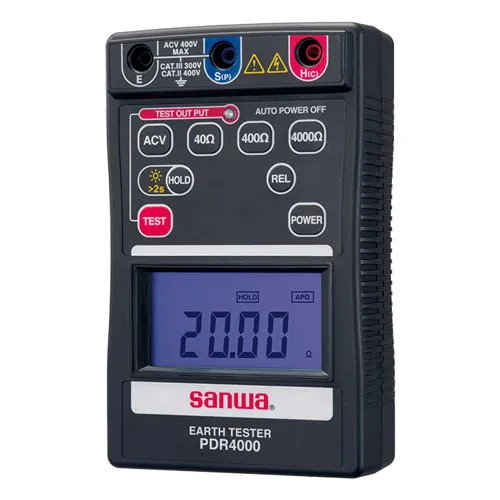

Sanwa PDR4000 adalah alat penguji resistansi tanah atau Earth Tester yang dirancang untuk mengukur nilai resistansi sistem pembumian atau grounding dengan akurasi tinggi. Alat ini biasanya digunakan oleh teknisi atau insinyur dalam berbagai aplikasi, termasuk pemeriksaan sistem grounding di instalasi listrik, panel distribusi, atau peralatan elektronik lainnya.
FITUR Sanwa PDR4000
- Mengukur resistansi tanah dalam 3 rentang ukur: 40, 400, 4000.
- Dapat mengukur tegangan tanah.
- Layar display 3 digit (4000 kaunting).
- Lampu latar display.
- Pengukuran arus 2mA membatasi pengetes-an earth resistance tanpa mengusik sekering arus bocor tanah pada rangkaian yang sedang diukur.
- Fungsi data hold.
- Fungsi Relative.
- Fungsi auto power-off
- Penunjuk baterai low.
SPESIFIKASI Sanwa PDR4000
- Rentang Pengukuran Resistansi Tanah:
- 0.01Ω hingga 2000Ω (tergantung pada mode pengujian yang digunakan)
- Akurasi Pengukuran:
- ±2% (dibandingkan dengan nilai penuh pada rentang pengukuran)
- Metode Pengujian:
- Pengujian dengan 4 terminal (4-terminal) atau 3 terminal (3-terminal), berdasarkan prinsip pengujian tanah standar.
- Dapat melakukan pengujian resistansi dengan metode 3-pen atau 2-pen.
- Rentang Tegangan Uji:
- Tegangan uji: 50V, 100V, 250V, 500V sesuai dengan pengujian resistansi tanah yang diperlukan.
- Impedansi Input:
- > 100MΩ (untuk memastikan akurasi pengukuran)
- Fungsi Pengukuran:
- Resistansi Pembumian (Ground Resistance)
- Tegangan Tanah (Earth Voltage)
- Resistansi Tanah Antar-Tanah (Soil Resistivity)
- Layar Display:
- Layar LCD besar yang mudah dibaca dengan tampilan digital.
- Indikator hasil pengukuran dengan unit Ohm atau Volt.
- Pengukuran Tegangan Sistem Listrik:
- Dapat mengukur tegangan sistem grounding dengan rentang 0 hingga 300V.
- Tegangan Uji Maksimum:
- 500V (batas tegangan maksimum yang digunakan dalam pengujian grounding)
- Mode Pengoperasian:
- Auto-ranging untuk pemilihan otomatis rentang pengukuran yang sesuai.
- Mode pengujian untuk Resistansi Tanah, Tegangan Tanah, dan Pengujian Resistivitas Tanah.
- Power Supply:
- Ditenagai oleh baterai (baterai AA, jumlah 6 buah) dengan kapasitas yang tahan lama.
- Dimensi:
- 232 mm x 147 mm x 75 mm (panjang x lebar x tinggi)
- Berat:
- Sekitar 1.1 kg (termasuk baterai)
- Kondisi Lingkungan:
- Suhu Operasional: -10°C hingga 50°C
- Kelembapan Operasional: 85% RH (tanpa kondensasi)
- Keamanan dan Standar:
- Dilengkapi dengan fuse untuk melindungi alat dari kerusakan akibat pengukuran yang tidak sesuai atau kesalahan operasional.
- Memenuhi standar keselamatan IEC61010-1 dan IEC61010-2-030 untuk pengujian instrumen listrik.
