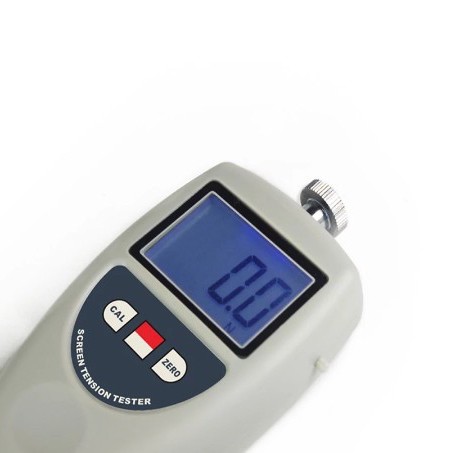

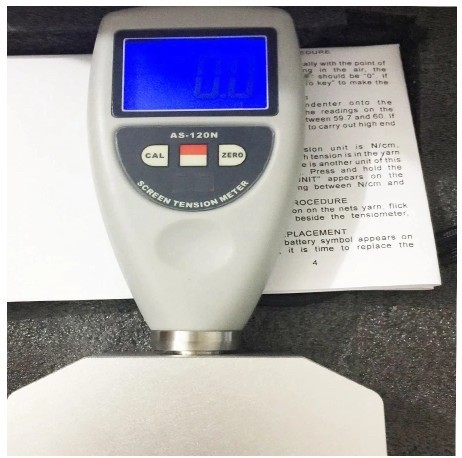

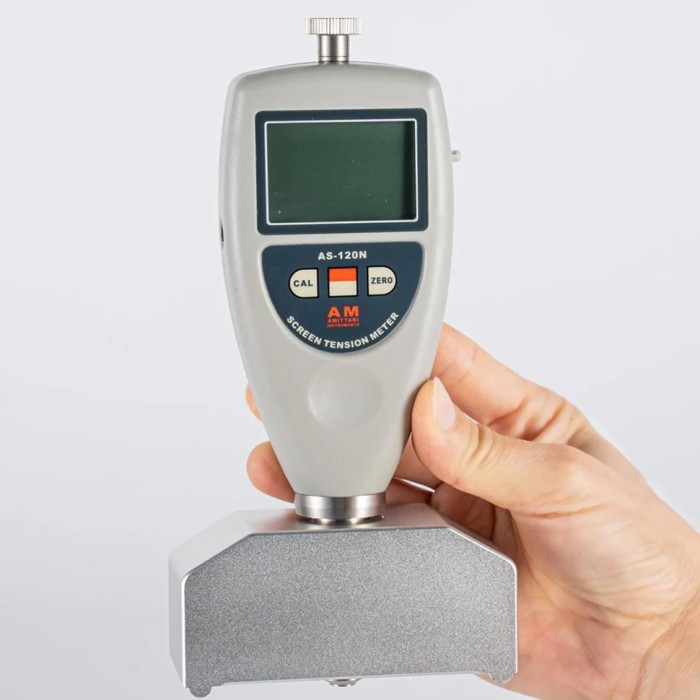

Instrumen yang dirancang khusus untuk mengukur ketegangan wire mesh untuk pencetakan saring dan juga produksi presisi layar baja
Alat Uji Ketegangan Layar dapat digunakan untuk mengukur ketegangan kasa kawat dan kasa baja secara umum. Cocok untuk pengukuran sablon dan stensil layar, dengan akurasi tinggi. Alat yang ideal dan diperlukan untuk produksi kasa dan kasa baja yang presisi.
FITUR AS120N
- Layar digital LCD, menghilangkan kesalahan pembacaan.
- Konversi satuan antara N/cm dan kg/cm.
SPESIFIKASI AS120N
- Measurement Range 7~40 N/cm
- Display Range 0~50 N/cm
- Resolution 0.1
- Fiducial Error 5%
- Operating Environment Temperature: 0 ~ 40 ℃ Humidity: 10 ~ 90 %RH
- Power Supply 4x AAA battery
- Size 175x95x40mm
- Weight 490 g (Not included Batteries)
Wire Mesh Printing Task Tension (N/cm)
Ultra High Tension Wire Mesh
Circuit Board and Measuring Scale
16~20
High Strength Wire Mesh
Multicolor and Four-Color Printing
(Mechanical Printing)
16~20
High Precision Ultra Fine Wire Mesh
High Precision Multi Layer Circuit Printing
25~30
High Precision Polyester Net
(Standard Monofilament)
Multicolor and Four-Color Printing
(Manual Printing)
8~12
Ordinary Polyester Net
(Standard Monofilament)
Flat Object
8~12
Nylon Mesh
Curve Surface or Rough Object
8~12
Data dalam tabel didasarkan pada kondisi pengujian kain kasa tebal Swiss. Data konkret bergantung pada kualitas mesin jaringan. Dengan mesin jaringan berkualitas baik, kain kasa tidak akan retak bahkan pada tegangan tertinggi. Namun, jika melebihi tegangan maksimum, kain kasa mudah retak, harap rujuk saat memasang jaring perangkap.
Maximum Tension Regulating Pressure
77T
200 mesh
30N/cm
90T
230 mesh
25N/cm
100T
250 mesh
23N/cm
120T
300 mesh
21N/cm
140T
350 mesh
20N/cm
165T
420 mesh
18N/cm
Catatan: Data di atas adalah data referensi dalam penggunaan mesin jaring pneumatik pabrik, operasi spesifik sesuai dengan keadaan sebenarnya.
