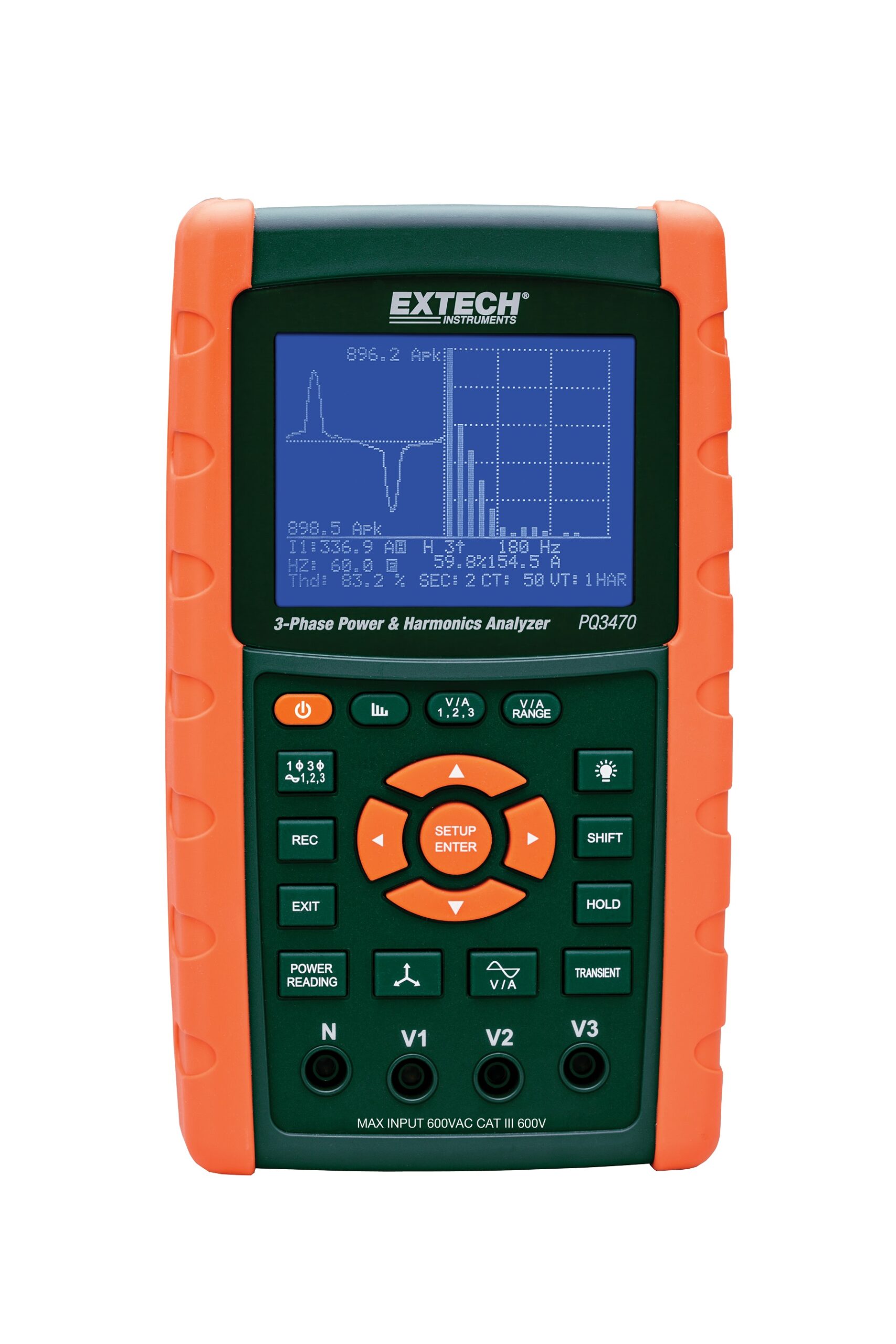

Extech PQ3470 adalah alat ukur kualitas daya listrik (power quality analyzer) 3-phase yang digunakan untuk menganalisis parameter listrik secara lengkap, termasuk tegangan, arus, daya, faktor daya, serta harmonisa (harmonics). Alat ini juga dilengkapi fungsi datalogger untuk merekam data pengukuran dalam jangka waktu tertentu.
Perangkat ini mampu melakukan analisis sistem listrik hingga 35 parameter berbeda, seperti tegangan antar fase, arus, daya aktif (kW), daya semu (kVA), daya reaktif (kVAR), energi, dan sudut fase. Selain itu, alat ini dapat menampilkan harmonik hingga orde ke-50 serta menghitung Total Harmonic Distortion (THD) untuk evaluasi kualitas daya listrik.
FITUR Extech PQ3470
- Analisis lengkap hingga 35 parameter listrik → tegangan, arus, daya (kW, kVA, kVAR), faktor daya, energi, dan sudut fase
- Analisis harmonisa hingga orde ke-50 → termasuk perhitungan THD (Total Harmonic Distortion)
- Tampilan waveform & harmonik bersamaan → memudahkan analisa kualitas daya
- Datalogger hingga 30.000 data → disimpan ke SD card (format Excel)
- Deteksi gangguan listrik → dip, swell, dan outage dengan threshold yang bisa diatur
- Analisis ketidakseimbangan 3-phase → VUR (Voltage Unbalance) & AUR (Current Unbalance)
- Graphic phase diagram (phasor) → visualisasi sistem 3-phase
- Sampling fleksibel → dari 2 detik hingga 2 jam
- Layar LCD grafis besar (backlight) → mudah dibaca di lapangan
- Adjustable CT & PT ratio → cocok untuk sistem distribusi daya besar
- Built-in clock & calendar → untuk logging data yang akurat
- Desain portable & rugged → tahan untuk penggunaan lapangan
SPESIFIKASI Extech PQ3470
| Specifications | Range | Basic Accuracy |
|---|---|---|
| AC Voltage (True rms) | 600.0V | ±(0.5%rdg) |
| AC Current | 3000A | ±(0.5%rdg) |
| Active Power (MW) | 9.999MW | ±(1.0%rdg) |
| Apparent Power (MVA) | 9.999MVA | ±(1.0%rdg) |
| Reactive Power (MVAR) | 9.999MVAR | ±(1.0%rdg) |
| Power Factor | 0.00 to 1.00 | ±0.04 |
| Frequency Range | 45Hz to 65Hz | ±0.1Hz |
| Phase | -180° to +180.0° | ±1° |
| Harmonics | 1 to 50th | ±2% (1 to 20); ±4% (21 to 31) |
| Crest Factor | 1.00 to 99.99 | ±(5%) |
| Current Clamp input | 200mV, 300mV, 500mV | ±(0.5%rdg) |
| 1V, 2V, 3V; user-selectable | ||
| Peak AC Voltage Accuracy | ±(5%) | |
| Peak AC Current Accuracy | ±(5%) | |
| Active Power Energy (MWH) | 0.0kWh to 9.999MWH | ±(2.0%rdg) |
| Apparent Power Energy (MVAH) | 0.0KVAh to 9.999MVAH | ±(2.0%rdg) |
| Reactive Power Energy (MVARH) | 0.0kVARh to 9.999MVARH | ±(2.0%rdg) |
| Datalogging | 30,000 readings (2GB SD memory Card) | |
| Dimensions/Weight | 8.86 x 4.92 x 2.52” (225 x 125 x 64mm) / 2.2lbs (1010g) | |
