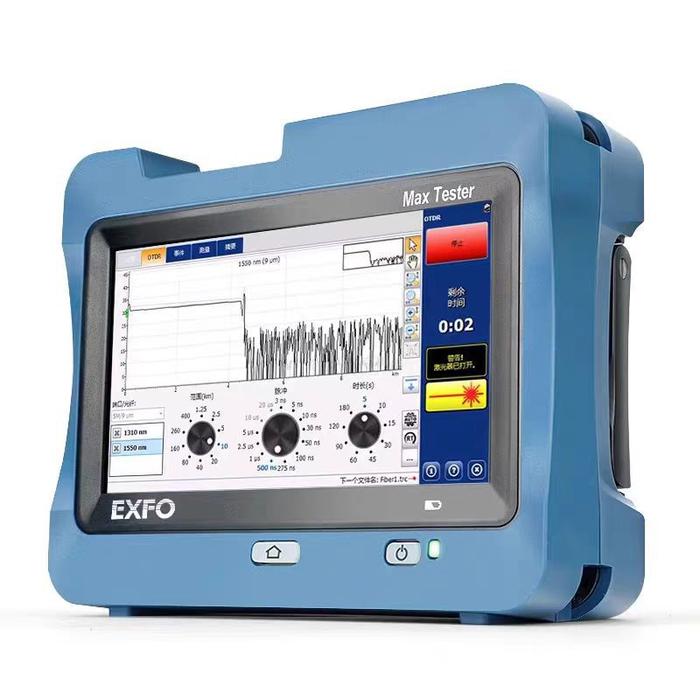

EXFO MaxTester 715D adalah perangkat OTDR (Optical Time Domain Reflectometer) handheld yang dikembangkan oleh EXFO untuk kebutuhan pengujian, instalasi, pemeliharaan, dan troubleshooting jaringan serat optik FTTx (Fiber to the Home/Building/Curb) pada segmen last-mile. Perangkat ini dirancang sebagai solusi OTDR profesional tingkat entry-level yang menggabungkan performa tinggi, kemudahan penggunaan, dan portabilitas bagi teknisi lapangan.

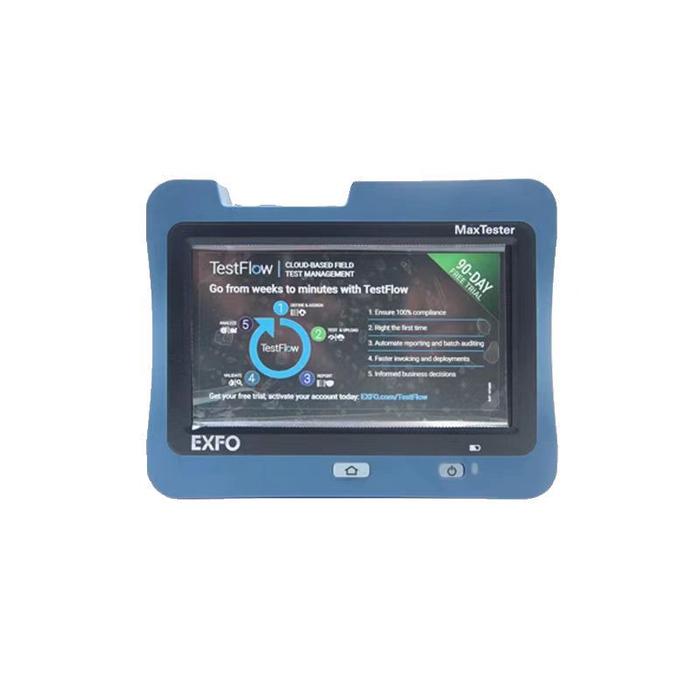

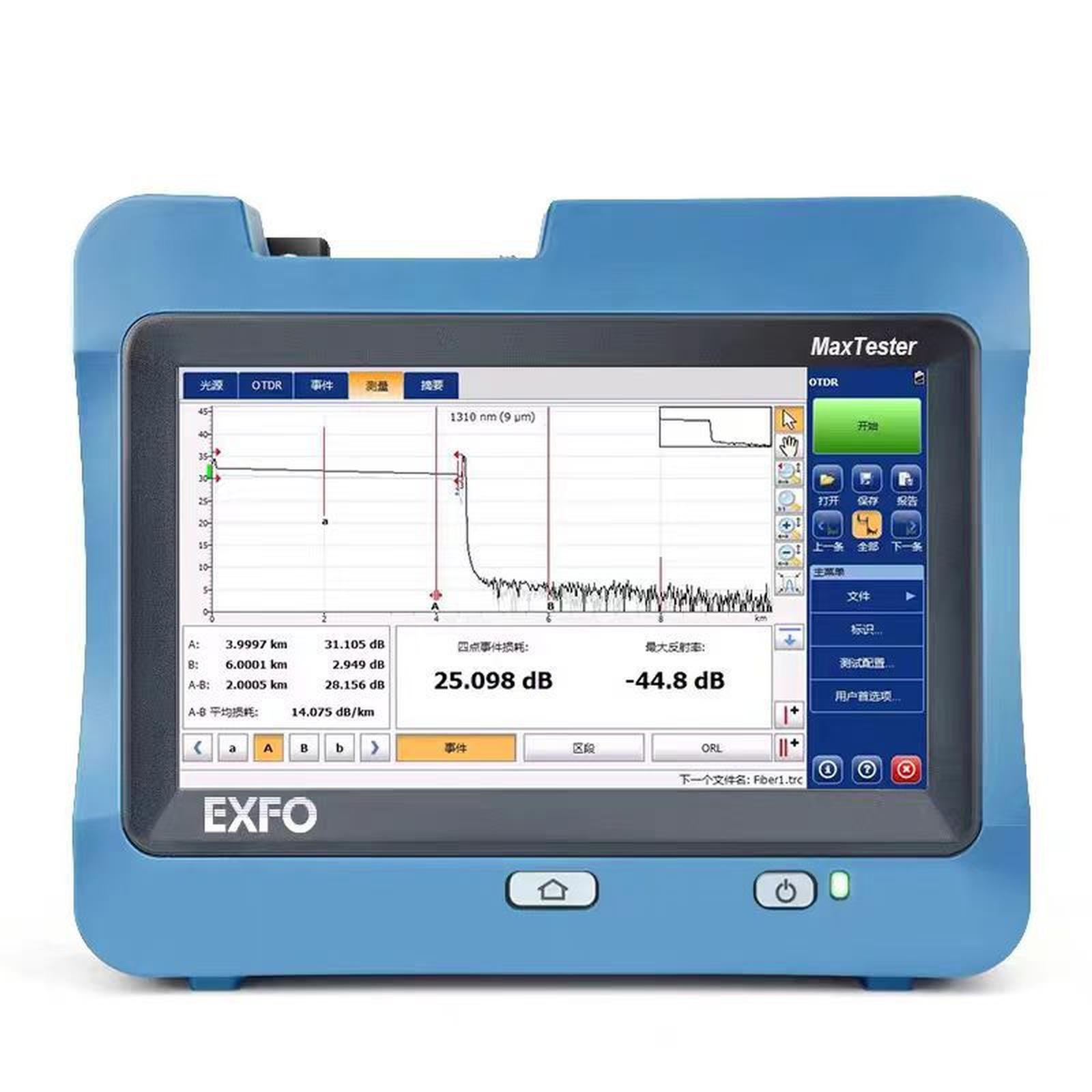

EXFO MaxTester 715D menggunakan platform seri MaxTester 700D yang memiliki desain menyerupai tablet, ringan, tangguh, dan ergonomis untuk pekerjaan di luar ruangan (outside plant). Perangkat ini dilengkapi layar sentuh 7 inci beresolusi tinggi yang tetap mudah dibaca di bawah sinar matahari, sehingga memudahkan analisis hasil pengukuran langsung di lapangan. Sistem operasinya dirancang dengan antarmuka intuitif yang memungkinkan teknisi melakukan pengujian secara cepat dengan kurva pembelajaran yang singkat.
FITUR OTDR Max Tester 715D
- OTDR portabel untuk jaringan FTTx/FTTH dan aplikasi last-mile.
- Panjang gelombang 1310/1550/1650 nm untuk pengujian dan troubleshooting serat optik.
- Dynamic range hingga 32 dB untuk pengukuran yang akurat pada jaringan akses.
- Dead zone sangat pendek (EDZ 0,9 m; ADZ 3,6 m) untuk mendeteksi event yang berdekatan.
- Teknologi iOLM (Intelligent Optical Link Mapper) yang menyederhanakan analisis hasil pengukuran.
- Layar sentuh 7 inci yang mudah dibaca di luar ruangan.
- Baterai hingga 12 jam untuk penggunaan lapangan sepanjang hari.
- Swap-Out Connector yang dapat diganti langsung di lapangan tanpa servis pabrik.
- Mode pengujian otomatis dan real-time untuk mempercepat proses troubleshooting.
- Opsi VFL dan Optical Power Meter (OPM) untuk mendukung pengujian serat optik yang lebih lengkap
SPESIFIKASI OTDR Max Tester 715D
| Parameter | Spesifikasi |
|---|---|
| Tipe Alat | OTDR handheld untuk jaringan akses dan FTTH/FTTx |
| Panjang Gelombang | 1310 nm / 1550 nm / 1650 nm (Live Fiber) |
| Dynamic Range | Hingga 32 dB |
| Event Dead Zone (EDZ) | 0,9 m |
| Attenuation Dead Zone (ADZ) | 3,6 m |
| Jarak Pengukuran | 0,1 – 200 km |
| Lebar Pulsa | 3 ns – 20.000 ns |
| Resolusi Sampling | 0,04 – 5 m |
| Titik Sampling | Hingga 256.000 titik |
| Akurasi Reflektansi | ±2 dB |
| Refresh Real-Time | 3 Hz |
| Layar | Touchscreen 7 inci (800 × 480 TFT) |
| Penyimpanan Internal | 2 GB (±20.000 trace OTDR) |
| Antarmuka | 2 × USB 2.0, RJ45 LAN 10/100 Mbps |
| Baterai | Lithium-polymer rechargeable |
| Daya Operasi | Hingga 12 jam |
| Dimensi | 166 × 200 × 68 mm |
| Berat | 1,5 kg |
| Suhu Operasi | -10 °C hingga +50 °C |
| Fitur Analisis | iOLM (Intelligent Optical Link Mapper) |
| Fitur Khusus | Swap-Out Connector, Auto Mode, Real-Time Mode, Macrobend Detection |
| Aplikasi | FTTH/FTTx, Last-Mile, FTTA, DAS, CATV/HFC |
