Joinwit JW3302XR Optical Time Domain Reflectometer (OTDR) merupakan instrumen pengujian serat optik (fiber optic) multifungsi yang dirancang untuk melakukan pengukuran, analisis, dan diagnosis kondisi jaringan serat optik secara akurat. Alat ini digunakan untuk mengukur panjang kabel serat optik, redaman transmisi (attenuation), rugi sambungan (splice loss), kualitas konektor, serta mendeteksi lokasi gangguan atau kerusakan pada jalur serat optik. JW3302XR banyak digunakan dalam pembangunan jaringan FTTx (Fiber to the x), telekomunikasi, pusat data, jaringan metro, serta kegiatan instalasi, pemeliharaan, dan perbaikan darurat sistem komunikasi serat optik.
JW3302XR mengintegrasikan fungsi OTDR dengan beberapa instrumen pengujian lainnya dalam satu perangkat portabel. Selain fungsi utama sebagai OTDR, alat ini dapat dilengkapi dengan Optical Power Meter (OPM), Optical Light Source (OLS), Visual Fault Locator (VFL), serta fungsi deteksi sinyal optik, sehingga teknisi tidak perlu membawa beberapa alat ukur terpisah saat bekerja di lapangan. Kombinasi fungsi tersebut menjadikan JW3302XR sebagai solusi pengujian jaringan serat optik yang efisien dan praktis.
FITUR Joinwit JW3302XR
- Pengukuran OTDR profesional untuk mengetahui panjang kabel fiber optik, lokasi gangguan, titik sambungan (splice), konektor, dan tingkat redaman jaringan.
- Mendukung berbagai panjang gelombang seperti 1310 nm, 1550 nm, 1625 nm, dan 1650 nm (tergantung tipe/konfigurasi perangkat).
- Dynamic range tinggi hingga ±46 dB untuk pengujian jaringan fiber optik jarak jauh.
- Event dead zone rendah sehingga mampu mendeteksi gangguan atau sambungan pada jarak dekat dengan akurat.
- Fungsi analisis otomatis (Auto Analysis) untuk mempermudah identifikasi titik gangguan dan hasil pengukuran.

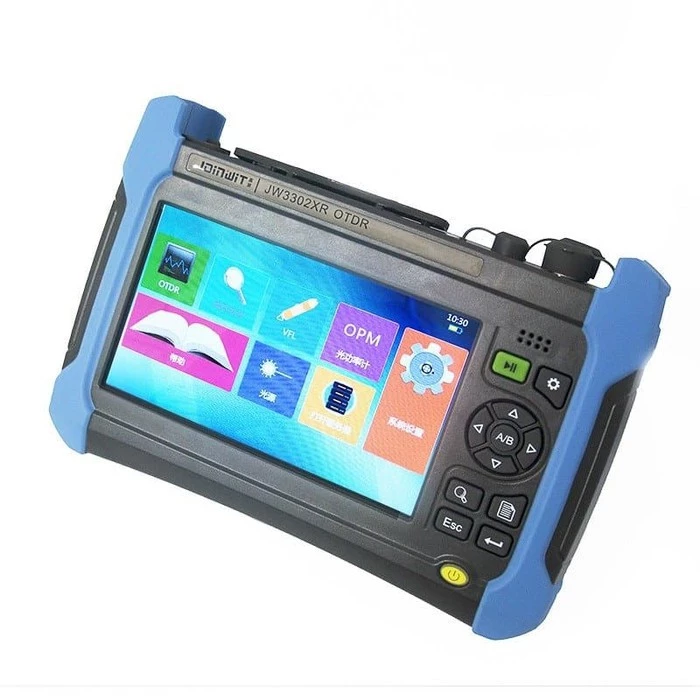

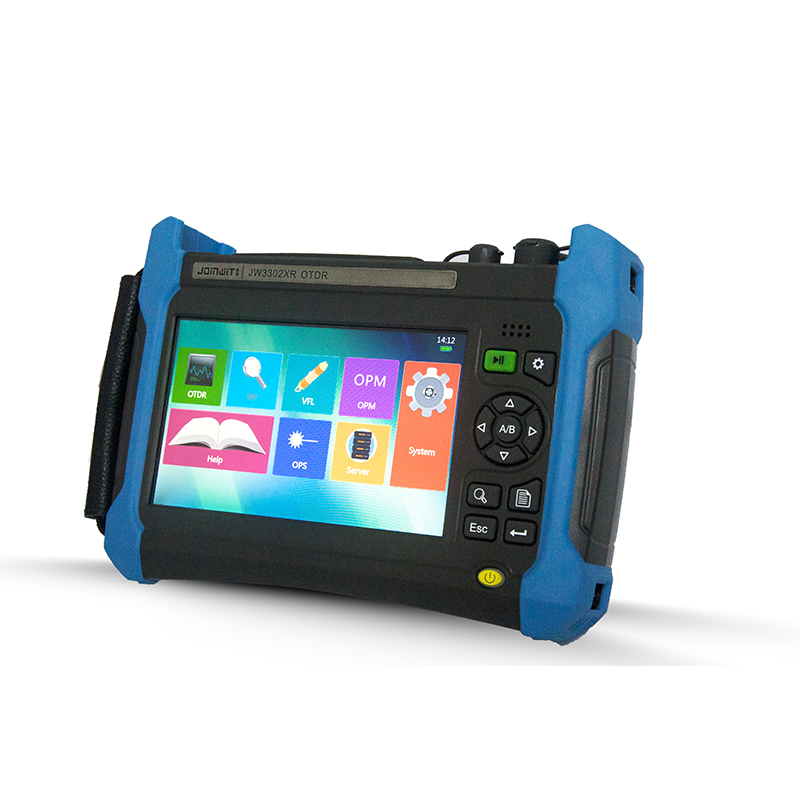

- Layar TFT LCD berwarna 7 inci dengan touchscreen untuk menampilkan grafik kurva OTDR dan memudahkan pengoperasian.
- Mode pengukuran otomatis dan manual dengan pengaturan jarak, lebar pulsa (pulse width), waktu pengukuran, dan resolusi.
- Fungsi multifungsi yang dapat mendukung:
- Optical Power Meter (OPM)
- Optical Light Source (OLS)
- Visual Fault Locator (VFL)
- Optical Fiber Identifier (tergantung konfigurasi)
- Penyimpanan data hasil pengujian untuk dokumentasi dan analisis lebih lanjut.

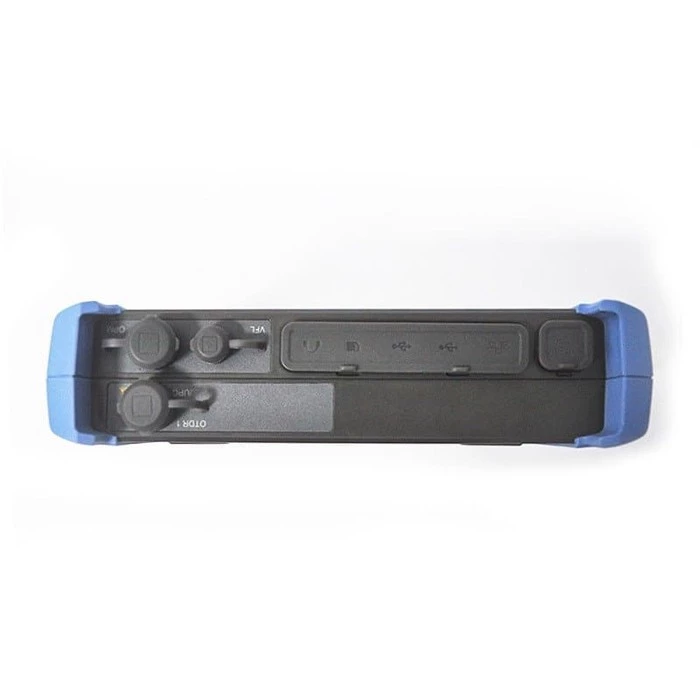

- Transfer data melalui USB, Micro-USB, kartu SD, dan Ethernet.
- Baterai lithium isi ulang berkapasitas besar untuk penggunaan lapangan dalam waktu lama.
- Desain portabel dan kuat sehingga mudah digunakan pada instalasi maupun pemeliharaan jaringan fiber optik.
- Aplikasi luas untuk jaringan FTTH/FTTx, telekomunikasi, backbone fiber optic, data center, dan troubleshooting jaringan optik.
SPESIFIKASI Joinwit JW3302XR
| Parameter | Spesifikasi |
|---|---|
| Model | Joinwit JW3302XR OTDR |
| Jenis alat | Optical Time Domain Reflectometer (OTDR) untuk pengujian jaringan fiber optik |
| Aplikasi serat optik | Single Mode (SM) dan beberapa konfigurasi Multimode (tergantung model) |
| Panjang gelombang (Wavelength) | 1310 nm / 1550 nm / 1625 nm / 1650 nm (tergantung konfigurasi) |
| Dynamic Range | Hingga ±46 dB (tergantung tipe) |
| Jarak pengukuran maksimum | Hingga ratusan kilometer (tergantung konfigurasi dan kondisi fiber) |
| Event Dead Zone | Sekitar ≤1 m (tergantung mode dan konfigurasi) |
| Attenuation Dead Zone | Sekitar ≤5 m (tergantung konfigurasi) |
| Resolusi jarak | Hingga sekitar 0,05 m (tergantung pengaturan) |
| Lebar pulsa (Pulse Width) | Dapat diatur untuk pengujian jarak dekat maupun jarak jauh |
| Mode pengukuran | Otomatis dan manual |
| Analisis hasil | Auto event detection dan analisis kurva OTDR |
| Layar | TFT LCD warna 7 inci, resolusi 800 × 480 piksel, touchscreen kapasitif |
| Penyimpanan data | Memori internal dan kartu SD (tergantung konfigurasi) |
| Antarmuka komunikasi | USB, Micro-USB, Ethernet 10/100 Mbps |
| Fungsi tambahan | Optical Power Meter (OPM), Optical Light Source (OLS), Visual Fault Locator (VFL) (opsional/tergantung varian) |
| Sumber daya | Baterai lithium rechargeable ±6.400 mAh |
| Waktu operasi baterai | Hingga ±8 jam penggunaan |
| Suhu operasi | -10 °C hingga +50 °C |
| Kelembapan operasi | 0–95% RH (tanpa kondensasi) |
| Dimensi | ±260 × 160 × 60 mm (tergantung konfigurasi) |
| Berat | ±1,8 kg termasuk baterai |
